案例简介
本项业务主要工作区位于西藏自治区贡觉县沙东乡雄巴村滑坡区。其主要是选择典型活动断裂带 和地质灾害等地质体开展浅层地震观测，获取风化层厚度、断裂展布、滑动面、地质分层等地质信息和滑坡结构等，建立典型地质体的三维地质模型。
通过对典型活动断裂带和典型滑坡体进行精细三维刻画，总结活动断裂的表现特征及活动性规律， 揭示滑坡体结构及滑动面特征，归纳滑坡灾害的形成机理和发育规律，并将总结的活动断裂带、滑坡灾害发育规律推广到整个川西－藏东交通廊道的 活动断裂带和滑坡灾害的预测防治工作中去。
测线部署
该滑坡位于金沙江边的陡峭山坡上，山体浅部主要由二叠纪-早三叠世变质岩类组成。 山体表面经历了漫长的风化剥蚀历程，发育了厚度可观的崩积、 残坡积等成因的松散堆积物，主要由碎石土组成，成分混杂，较为疏松，为滑坡形成提供了充足的物质基础。另外，本区山体植被发育较差，为滑坡形成提供了条件。
为了有效刻画滑坡体的风化层厚度、滑动面起伏、滑坡结构等发育特征， 在工作区共计部署了4条三分量频域成像测线（W1、W2、W3、W4）。具体采集参数为：采样点距40米，共采集183点， 采集总长度为7.24km。其中，测线W1、W2为顺滑坡走向，测线W3、W4为横切滑坡走向。
研究成果
采用三分量频域成像方法对数据进行了成像和解译，结合地质资料和前人成果，形成综合研究成果（见图2-图4）。
图2 W1测线频域成像剖面及解释剖面

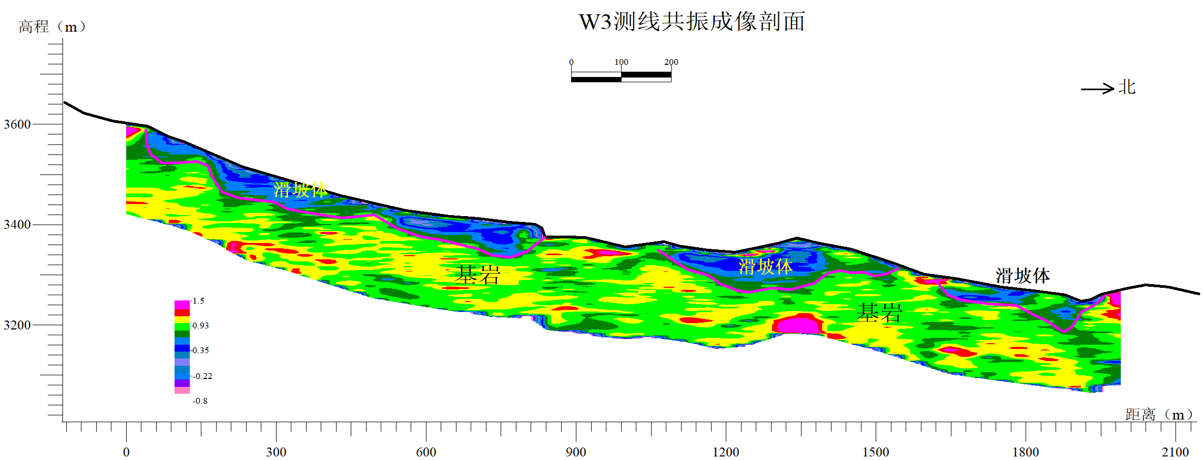

图3 W3测线频域成像剖面及解释剖面
由顺滑坡走向的W1测线频域成像剖面及解译剖面（图2）可知，滑坡后缘较陡， 滑坡体处于向下蠕滑过程中，滑床面存在一定起伏。目前，滑坡体以滑床突出部位作为支撑，达到暂时平衡的状态。 由横切滑坡走向的W3测线频域成像剖面及解译剖面（图3）可知，滑坡体被多个隆起的基岩凸起分割为多个滑坡子块体， 各滑坡子块体厚度约为60-90m，多呈中间厚、两侧薄的特点。
图4 滑坡体频域成像三维模型
由频域成像和解译结果建立了该区域的滑坡体三维模型（如图4所示），图中， 相对致密稳固的基岩的频域成像响应表现为中高值（暖色调）；相对疏松的滑坡体（第四系崩坡堆积层）的频域成像响应多表现为低值（冷色调）。 平面上，该滑坡体可进一步划分为4个子滑坡体，子滑坡体之间以坡脊为界，延伸方向均与地形坡面倾向一致。
结论
采用三分量频域成像方法，对滑坡体进行调查，通过对活动断裂带和典型滑坡体进行精细三维刻画， 可以揭示滑坡体结构及滑动面特征，为活动断裂带和滑坡灾害的预测防治工作提供支撑，对总结活动断裂的表现特征及活动性规律、降低滑坡灾害具有重要意义。
